ストーブ用排気処理装置は、強制排気筒「DRACO（ドラコ）」と粉塵処理装置「S-Box」を組み合わせたもので、薪ストーブを使用時に発生する煤を処理します。
DRACOは、壁抜きで煙突を設置する場合に、ファンの力で排煙させる電気式の排気筒です。上へ上へと伸ばした煙突と同様に、煤やタールが溜まりにくく煙が室内へ流れにくいというドラフトと同等の効果の他、着脱・清掃が簡単というメリットも併せ持った画期的な薪ストーブ仕様の排気装置です。
S-Boxとは、簡易煤除去フィルターでDRACOのダクトの途中に設置します。中のフィルターを抜き出しお手入れが簡単にできる仕様となっています。

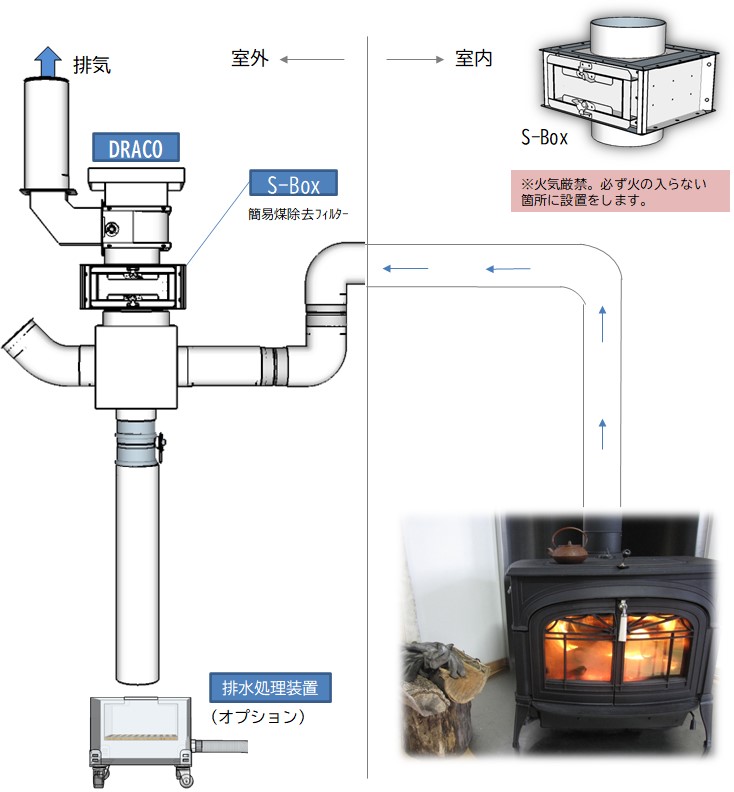

設置図
排気ファン 仕様
| 排気ファン 型式 | F1（標準仕様） |
F2（高負荷仕様） |
| 処理風量（㎥/h） |
600m3/h- 50/60Hz:170/240Pa |
600m3/h- 50/60Hz:250/350Pa |
| 風量調整用ダンパー | Φ150 |
Φ150 |
| ダクト接続径（mm） |
入口Φ250・出口Φ200 |
入口Φ250・出口Φ200 |
| 製品重量（kg） | 9.6Kg | 12.6Kg |
S-Box 仕様
|
簡易煤除去装置 型式 |
S-BoxA2 |
|
処理風量(㎥/h) |
300m3/h-80Pa |
|
外形寸法（mm） |
390×320-200H -2段（AF,BF) |
|
ダクト接続径（mm） |
入口Φ150・出口Φ250 |
|
製品重量（kg) |
8.8Kg |
